คู่มือการเปรียบเทียบการหล่อแบบหล่อ - ความรู้

หล่อตาย

การฉีดโลหะแรงดันสูง-สำหรับส่วนประกอบที่มีผนังบางและซับซ้อน- พร้อมผิวสำเร็จที่ยอดเยี่ยมและความแม่นยำของมิติ

การหล่อการลงทุน

กระบวนการขี้ผึ้งหาย-เหมาะสำหรับรูปทรงที่ซับซ้อนและโลหะผสมประสิทธิภาพสูง-พร้อมคุณสมบัติภายในที่ซับซ้อน

แม่พิมพ์ถาวร

แม่พิมพ์โลหะแบบใช้ซ้ำได้สำหรับการผลิตปริมาณปานกลาง-พร้อมคุณสมบัติทางกลและความหนาแน่นที่ดีเยี่ยม

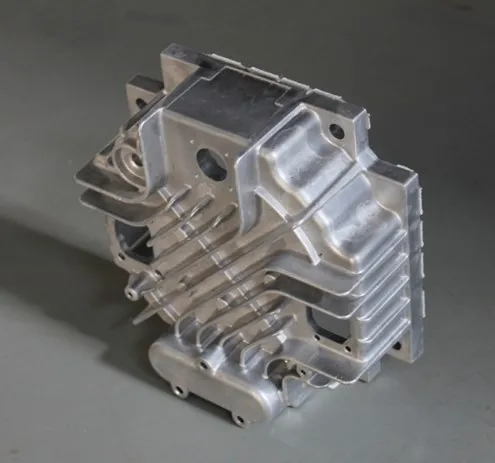

cats009

การแนะนำ

การเลือกกระบวนการคัดเลือกนักแสดงที่เหมาะสมไม่ใช่แบบฝึกหัด- แต่เป็นการตัดสินใจทางธุรกิจที่มีผลกระทบอย่างแท้จริงในด้านต้นทุน คุณภาพ และระยะเวลาการเปิดตัว หากคุณกำลังชั่งน้ำหนักการหล่อโลหะ การหล่อการลงทุน และการหล่อแม่พิมพ์ถาวร คุณอาจเผชิญกับปัญหาเหล่านี้อย่างน้อยหนึ่งข้อ: การเรียกร้องค่าเผื่อที่จำกัดในการพิมพ์ ปริมาณประจำปีที่ไม่แน่นอน แรงกดดัน-ข้อกำหนดที่รัดกุมหรือสวยงาม และความจำเป็นในการควบคุมต้นทุนรวมในการเป็นเจ้าของโดยไม่ทำให้กำหนดการล่าช้า

คู่มือนี้จะแยกการตัดสินใจออกไปจนถึงหลักการแรกๆ และให้หลักเกณฑ์ทางวิศวกรรมที่ใช้งานได้จริง-แก่คุณในการเลือกเส้นทางที่ดีที่สุด คุณจะได้เรียนรู้ว่าแต่ละกระบวนการขึ้นรูปโลหะได้อย่างไร ความหนาของผนัง การร่าง ความพรุน และการตกแต่งพื้นผิวมีความหมายอย่างไร และต้นทุนที่แท้จริงที่อยู่เบื้องหลัง-เครื่องมือ รอบเวลา ผลผลิต และการดำเนินงานขั้นที่สองซ่อนอยู่ที่ไหน นอกจากนี้ คุณยังจะเห็นจุดเปลี่ยนที่ชัดเจนเมื่อการลงทุนด้านเครื่องมือที่สูงขึ้นให้ผลตอบแทน เมื่อการเลือกวัสดุบังคับมือคุณ และการเปลี่ยนแปลงระดับความคลาดเคลื่อนและลักษณะที่ปรากฏต่อความสามารถในการดำเนินการอย่างไร

ติดต่อได้เลย

ปัจจัยการตัดสินใจที่สำคัญ

ข้อกำหนดด้านวัสดุและความเข้ากันได้ของโลหะผสม

ปริมาณการผลิตประจำปีและขนาดล็อต

ความคลาดเคลื่อนของมิติและความซับซ้อนทางเรขาคณิต

ข้อกำหนดด้านการตกแต่งพื้นผิวและความสวยงาม

สมบัติทางกลและข้อจำกัดของความพรุน

การหล่อและการหล่อการลงทุนกับการหล่อแม่พิมพ์ถาวร: คำจำกัดความและแนวคิดหลัก

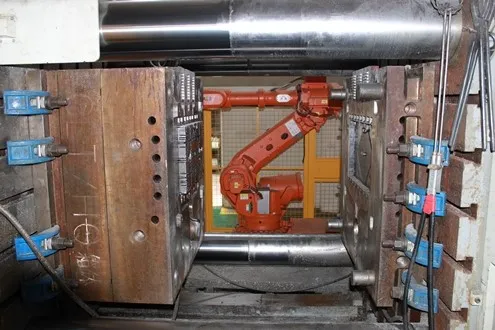

Die Casting คืออะไร?

การหล่อโลหะจะบังคับให้โลหะหลอมเหลวกลายเป็นแม่พิมพ์เหล็กชุบแข็งด้วยความเร็วสูงและแรงดันสูง จากนั้นจึงขับส่วนที่แข็งตัวออกมาภายในไม่กี่วินาที แม่พิมพ์เป็นเครื่องมือที่มีความเที่ยงตรงสูงพร้อมส่วนที่ยึดอยู่กับที่และเคลื่อนที่ได้ ตัวเลื่อนสำหรับส่วนล่าง และการระบายอากาศ/ล้นที่ออกแบบทางวิศวกรรมเพื่อถ่ายอากาศออก

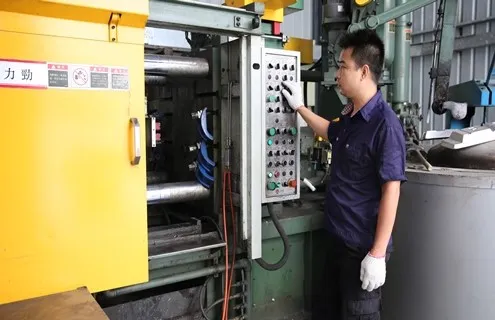

มีสถาปัตยกรรมของเครื่องจักรสองแบบ: ห้องร้อน- (ระบบหัวฉีดที่แช่อยู่ในของเหลวที่หลอมละลาย เหมาะสำหรับโลหะผสมที่มีการหลอมต่ำ- เช่น Zn/Mg) และห้องเย็น- (โลหะทัพพี ใช้สำหรับโลหะผสมที่มี Al และ Cu-) ความสามารถของกระบวนการมาจากความเร็วของโลหะที่ควบคุม การออกแบบประตู อุณหภูมิของแม่พิมพ์ และ-การหล่อแบบสุญญากาศเมื่อจำเป็นเพื่อลดความพรุน

ติดต่อได้เลย

มันส่องแสงตรงไหน:

ปริมาณมากต่อปี ข้อกำหนดด้านความสวยงามและขนาดที่จำกัด -ผนังที่บาง- รูปร่างที่กระจายความร้อน

ข้อจำกัดทั่วไป:

กลุ่มโลหะผสมจำกัดเฉพาะกลุ่มที่ไม่ใช่เหล็ก-; ก๊าซที่ติดอยู่อาจส่งผลต่อความร้อน-ในการบำบัด/การเชื่อม เว้นแต่จะบรรเทาลง การลงทุนด้านเครื่องมือจะสูงขึ้น

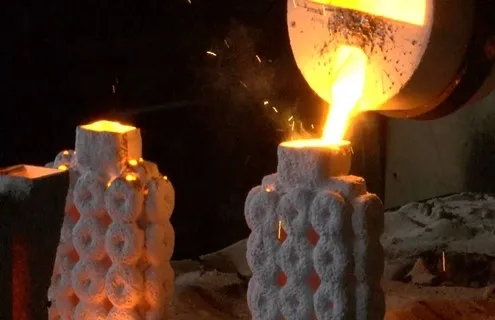

การหล่อการลงทุนคืออะไร?

การหล่อการลงทุน (ขี้ผึ้งหาย) จะสร้างเปลือกเซรามิกแบบใช้แล้วทิ้งรอบๆ ลวดลายของขี้ผึ้ง ลวดลายต่างๆ จะถูกฉีดเข้าไปในเครื่องมืออะลูมิเนียม จากนั้นประกอบเข้ากับ "ต้นไม้" แล้วจุ่มลงในสารละลายและฉาบด้วยทรายซ้ำๆ เพื่อสร้างความหนาของเปลือก จากนั้นจึงล้างขี้ผึ้งและเผา

โลหะหลอมเหลว-ตั้งแต่อะลูมิเนียม สเตนเลส และซูเปอร์อัลลอย-ถูกเทลงในเปลือกแบบครั้งเดียว- หลังจากการแข็งตัว เปลือกจะหลุดออก ประตูถูกตัด และชิ้นส่วนต่างๆ จะเคลื่อนไปสู่การให้ความร้อน-และตกแต่งขั้นสุดท้าย เนื่องจากเปลือกก่อตัวรอบๆ ขี้ผึ้งอย่างแม่นยำ การหล่อแบบหล่อจึงดีเยี่ยมในรูปทรงที่ซับซ้อน รายละเอียดพื้นผิวที่ละเอียด และการเลือกใช้วัสดุที่หลากหลาย รวมถึงเหล็กที่การหล่อด้วยแม่พิมพ์ไม่สามารถดำเนินการได้

ติดต่อได้เลย

มันส่องแสงตรงไหน:

รูปร่างที่ซับซ้อน ทางเดินภายใน โลหะผสมที่-อุณหภูมิสูงหรือการกัดกร่อน- ทนทาน ปริมาตรต่ำ-ถึง-ปานกลาง

ข้อจำกัดทั่วไป:

ระยะเวลาและรอบการผลิตที่นานขึ้น ราคาชิ้นงานที่สูงขึ้น ความคลาดเคลื่อนที่ยอมรับได้น้อยกว่าการหล่อแบบตายตัวโดยไม่มีการตัดเฉือนขั้นที่สอง

การหล่อแม่พิมพ์ถาวรคืออะไร?

uiy

การหล่อแม่พิมพ์แบบถาวรจะเทโลหะ-ตามแรงโน้มถ่วง เอียง -เท หรือด้วยแรงดันต่ำ- ลงในแม่พิมพ์โลหะที่นำกลับมาใช้ใหม่ได้ ซึ่งผ่านการอุ่นและเคลือบแล้ว ไม่มีการฉีดแรงดันสูง- ไส้จะสงบกว่า ซึ่งส่งเสริมการป้อนอาหารที่ดีและลดการกักเก็บก๊าซ

ผลลัพธ์ที่ได้คือโครงสร้างจุลภาคที่หนาแน่นขึ้นและคุณสมบัติทางกลที่เหนือกว่าการหล่อทราย ซึ่งมักจะมีการควบคุมขนาดและพื้นผิวได้ดีกว่าทราย แต่ต่ำกว่าการหล่อแบบตายตัว วิธีนี้เหมาะกับอลูมิเนียม แมกนีเซียม และโลหะผสมทองเหลือง และเป็นตัวเลือกที่ดีสำหรับปริมาณปานกลางที่ความแข็งแรง ความแน่นของการรั่วไหล- และคุณสมบัติที่สม่ำเสมอมีความสำคัญ

ติดต่อได้เลย

มันส่องแสงตรงไหน:

ชิ้นส่วนโครงสร้างที่มีปริมาตรปานกลาง- ตัวเรือนอะลูมิเนียม-ที่แน่นหนา ส่วนที่หนากว่าซึ่งไม่เหมาะกับประตูหล่อแบบ-

Aerospace Fuel Systems Cast Aluminum Permanent mold CNC machined

ข้อจำกัดทั่วไป:

คุณสมบัติที่บางกว่าและรายละเอียดที่มากนั้นยากกว่าการหล่อแบบตายตัว เสรีภาพทางเรขาคณิตน้อยกว่าการหล่อการลงทุน

วัสดุและคุณสมบัติ

หล่อตาย

อะลูมิเนียม (A380/ADC12, A413)
สังกะสี (ซามัก 3/5)
แมกนีเซียม (AZ91D/AM60B)
โลหะผสมที่มีทองแดง- (มีจำนวนจำกัด)

การหล่อการลงทุน

สแตนเลส
เหล็กกล้าอัลลอยด์ต่ำ-
ซูเปอร์อัลลอย (ใช้ Ni/Co)
อลูมิเนียมและโลหะผสมทองเหลือง

แม่พิมพ์ถาวร

อลูมิเนียมอัลลอยด์
โลหะผสมแมกนีเซียม
โลหะผสมทองเหลืองและทองแดง
ปรับปรุงความหนาแน่นเทียบกับการหล่อทราย

อะลูมิเนียม / HPDC

อลูมิเนียมยังคงเป็นปัจจัยหลักสำหรับโครงสร้างและกรอบน้ำหนักเบา ความสามารถในการหล่อแบบอะลูมิเนียมของเราครอบคลุมถึงเครื่องจักร-ห้องเย็นที่มีขนาดสำหรับ-ตัวเรือนผนังบางและขายึดโครงสร้าง สำหรับชิ้นส่วนที่ต้องการความสวยงามที่แน่นหนาและ Datum ที่ทำซ้ำได้ เราขอแนะนำอะลูมิเนียมหล่อแรงดันสูง (HPDC) พร้อมระบบสุญญากาศและช่องระบายอากาศที่ได้รับการออกแบบทางวิศวกรรม

ในฐานะผู้เชี่ยวชาญด้านการหล่อโลหะผสมอะลูมิเนียม เราดำเนินการโลหะผสมอะลูมิเนียมหล่อทั่วไป เช่น A380/ADC12 และ A413 เป็นประจำ และสนับสนุนการตกแต่งขั้นสุดท้ายตั้งแต่การเคลือบ e- ไปจนถึงการชุบอโนไดซ์ ไม่ว่าคุณจะประเมินผู้ผลิตแม่พิมพ์หล่ออะลูมิเนียมสำหรับแพลตฟอร์มใหม่ หรือรวมซัพพลายเออร์หล่ออะลูมิเนียมเข้าด้วยกัน เราสามารถเสนอราคาการทดลอง-โพรงเดียวไปจนถึงการผลิตหลาย-โพรง และให้ข้อมูลเวลารอบจริง-

ดูเพิ่มเติม

สังกะสี/ซามัค

เมื่อการชุบ-รูปลักษณ์ที่ดูดีมีระดับหรือรายละเอียดเล็กๆ น้อยๆ เป็นสิ่งสำคัญอันดับแรก การหล่อโลหะผสมสังกะสี-โดยเฉพาะอย่างยิ่งการหล่อแบบ zamak- นั้นยากที่จะเอาชนะได้ เราทำงานร่วมกับผู้ผลิตสังกะสีหล่อชั้นนำในด้านกรอบตกแต่ง ประตู EMI และตัวขั้วต่อ และเรายังจัดหาการผลิตโดยตรงในฐานะพันธมิตร-แบบครบวงจร

ด้วยการหล่อด้วยสังกะสีด้วยแรงดัน ทำให้สามารถสร้างส่วนผนังได้ลึกลงไปถึงขนาดย่อย-มิลลิเมตร และผลิตภัณฑ์หล่อด้วยสังกะสีก็ยอมรับการชุบ Ni/Cr ที่มีการยึดเกาะที่ดีเยี่ยม

สำหรับโปรแกรมที่คำนึงถึงต้นทุน- สังกะสีมักจะลดขั้นตอนการตัดเฉือนและการเก็บผิวละเอียดให้น้อยลงเมื่อเทียบกับอะลูมิเนียม

ดูเพิ่มเติม

แมกนีเซียม

สำหรับเป้าหมายน้ำหนักเชิงรุกในโครงสร้างภายในแบบมือถือหรือรถยนต์ การหล่อด้วยแมกนีเซียมจะให้ความแข็งแกร่ง-ต่อ-น้ำหนักที่ดีที่สุดในบรรดาโลหะผสมทั่วไป

เครือข่ายบริษัทแม่พิมพ์หล่อแมกนีเซียมของเรารองรับ AZ91D และ AM60 และโปรแกรมไฮบริดที่รวมแมกนีเซียมและอลูมิเนียมอัลลอยด์หล่อขึ้นรูป โดยที่ความแข็งและราคาต้องสมดุล

กลยุทธ์การปกป้องพื้นผิวและการยึดถูกกำหนดไว้ตั้งแต่เนิ่นๆ เพื่อให้มั่นใจถึงความทนทาน

ดูเพิ่มเติม

สิ่งจำเป็นในการออกแบบเพื่อความสามารถในการผลิต (DFM)

การหล่อที่ถูกต้องเริ่มต้นจากการวาดภาพ กระบวนการที่คุณเลือกจะกำหนดว่ากลยุทธ์ความหนา มุม แกน และ Datum ใดที่จะทำซ้ำได้จริงและให้ผลตอบแทนที่ดี ใช้คำแนะนำด้านล่างเพื่อออกแบบชิ้นส่วนที่เติมได้หมดจด ดีดออกได้อย่างน่าเชื่อถือ และตรงตามข้อกำหนดด้านการตกแต่งขั้นสุดท้ายและการรั่วไหลโดยไม่ต้องไล่ตามเศษซาก

ความหนาของผนังและความสม่ำเสมอ

หล่อตาย

ผนังระบุโดยทั่วไป: อัล 1.2–2.5 มม., สังกะสี 0.6–1.5 มม., มก. 1.0–2.0 มม.
ซี่โครงบางหรือลักษณะเฉพาะของเนื้อสามารถจุ่มลงไปด้านล่างได้ แต่ควรรักษาระยะการไหลที่สั้นและเนื้อชิ้นที่พอเหมาะ
รักษาความสม่ำเสมอของผนังภายใน ±15–20% ตลอดเส้นทางการไหล
ความยาวการไหล-ถึง-ความหนา (L/t) น้อยกว่าหรือเท่ากับ ~100:1 เป็นเพดานที่ใช้งานได้จริง

การหล่อการลงทุน

ผนังทั่วไป: 2.5–6.0 มม. สำหรับอัลและเหล็กกล้า
พื้นที่ที่ซับซ้อนอาจต้องการมากกว่านี้เพื่อความสมบูรณ์ของเปลือก
ความสม่ำเสมอภายใน ±20–30% จะจำกัดจุดร้อนและการไล่ระดับการหดตัว
เชลล์รองรับคุณสมบัติที่ดี แต่การป้อนจะควบคุมขอบเขตล่าง

การหล่อแม่พิมพ์ถาวร

ผนังทั่วไป: Al 3.0–6.0 มม
ผนังที่สงบกว่าช่วยให้มีความสมบูรณ์แต่มีปัญหากับผนังที่บางมาก-
เป้าหมาย L/t น้อยกว่าหรือเท่ากับ ~60:1 สำหรับการไหลแบบยาว
ใช้การเปลี่ยนแบบค่อยเป็นค่อยไป เพิ่มแผ่นอิเล็กโทรดท้องถิ่นสำหรับการตัดเฉือน

มุมร่าง (การดีดออกและการถอดแบบ)

หล่อตาย

ใบหน้าภายนอก: 0.5–1.0 องศา ; เพิ่มขึ้นสำหรับเครื่องสำอางที่มีพื้นผิว

แกนภายใน: 1.0–2.0 องศาเพื่อหลีกเลี่ยงการครูดและการบัดกรีด้วยแม่พิมพ์

เพิ่มลีดปล่อย-ที่ซี่โครง/บอสสูง

การหล่อการลงทุน

ภายนอก 1.5–2.5 องศา, ภายใน 2.0–3.0 องศา

ร่างน้อยลงสามารถทำได้ในคุณสมบัติสั้น ๆ แต่คาดว่าจะมีการล้างข้อมูลมากขึ้น

แม่พิมพ์ถาวร

ภายนอก 1.0–2.0 องศา, ภายใน 1.5–2.5 องศา

อุ่นและเคลือบก็ช่วยได้ แต่อย่าพึ่งพาพวกมันเพื่อช่วยใต้-กระเป๋าที่ร่างไว้

บอส ซี่โครง และเนื้อ (ความแข็งไม่มีอ่างล้างจาน)

ซี่โครง

หล่อตาย

ความหนาของซี่โครง 0.6–0.8× ผนังที่อยู่ติดกัน เพิ่มเนื้อทั้งสองด้าน หัวเข็มขัดหรือไม้เรียวเรียวสูง แบ่งซี่โครงยาวแล้วเปิดช่องระบายอากาศ

การหล่อการลงทุน

0.7–0.9× ผนังที่อยู่ติดกัน รักษาระยะห่างให้มากกว่าหรือเท่ากับ 2× ผนังเพื่อหลีกเลี่ยงปัญหาระบบปิดเย็นและปัญหาการป้อน

แม่พิมพ์ถาวร

0.6–0.8× ผนังที่อยู่ติดกัน รักษาระยะห่างให้มากกว่าหรือเท่ากับ 2× ผนังเพื่อหลีกเลี่ยงปัญหาระบบปิดเย็นและปัญหาการป้อน

บอส

OD:ID มากกว่าหรือเท่ากับ 2.0:1 เนื้อฐาน มากกว่าหรือเท่ากับ 0.5× ผนัง

สานบอสเข้ากับผนังใกล้เคียงด้วยโครงผนัง 0.6–0.8× แทนที่จะทำให้กระบอกสูบหนาขึ้น

เนื้อและรัศมี

รัศมีภายใน: มากกว่าหรือเท่ากับ 0.5× ผนัง (การลงทุน: มากกว่าหรือเท่ากับ 0.75×)

รัศมีภายนอก: มากกว่าหรือเท่ากับผนัง 0.25–0.5×

หลีกเลี่ยงมุมแหลมคมบริเวณทางแยก พวกเขาดักอากาศ (ตาย) และหดตัว (ทุกกระบวนการ)

แกนและส่วนล่าง (วิธีสร้างเรขาคณิตที่คุณต้องการ)

หล่อตาย

ชอบตัวเลื่อน/ตัวยกสำหรับส่วนด้านข้าง รักษาจำนวนสไลด์ให้ต่ำและจังหวะให้สั้น
รูทะลุตามแกนเปิด/ปิดนั้นสะอาด ข้ามเส้นแบ่ง วางแผนสไลด์ หรือโพสต์-การเจาะ
สำหรับโพรงภายในที่ลึก ให้พิจารณาสุญญากาศและการไหลล้นเชิงกลยุทธ์เพื่อป้องกันไม่ให้ก๊าซไหลออกมา

การหล่อการลงทุน

ใช้แกนเซรามิกหรือแกนที่ละลายน้ำได้สำหรับทางเดินภายใน
ตรวจสอบความถูกต้องของการถอดแกนและการระบายน้ำออกจากเปลือก (ไม่มีสื่อกักขัง)
คุณสมบัติภายในที่ซับซ้อนเป็นไปได้แต่เพิ่มต้นทุนและความเสี่ยง

แม่พิมพ์ถาวร

ชอบดึงโลหะตรง จำกัดการบั่นทอน
พิจารณารูปแบบแรงดันเอียง-เทหรือต่ำ-เพื่อปรับปรุงการเติมคุณลักษณะภายในที่เรียบง่าย
การบั่นทอนที่ซับซ้อนผลักดันการออกแบบไปสู่การหล่อการลงทุน

ข้อควรพิจารณาในการออกแบบเพิ่มเติม

รู ช่อง และช่องเปิดบางๆ

ขั้นต่ำ - รูหล่อ Ø มากกว่าหรือเท่ากับ 1.0× ผนัง (แม่พิมพ์/ถาวร) และมากกว่าหรือเท่ากับ 1.0–1.5× ผนัง (การลงทุน)
ช่อง/หน้าต่างแบบคอร์: มากกว่าหรือเท่ากับความหนาของผนัง (แม่พิมพ์) และมากกว่าหรือเท่ากับ 1.5× ผนัง (การลงทุน)
ทำลายช่องยาวด้วยสะพานเพื่อรองรับคอร์

ค่าเผื่อการตัดเฉือน

การหล่อแบบ: 0.3–0.6 มม. บนใบหน้าที่สำคัญ
การลงทุน: โดยทั่วไป 1.0–2.0 มม. เนื่องจากความแปรปรวนของกระสุน
แม่พิมพ์ถาวร: 0.5–1.0 มม. ความสมดุลที่ดีของความมั่นคงและความพยายาม

กลยุทธ์ Datum (GD&T)

เลือก Datum บนแพดแบนที่หล่อ-และทนทาน ใกล้กับอินเทอร์เฟซที่ใช้งานได้
เก็บ Datum ให้ห่างจากเส้นที่แยกจากกันและใบหน้าที่สวยงาม
ขับเคลื่อนความสัมพันธ์ที่สำคัญกับตำแหน่ง/ความเรียบ/โปรไฟล์ แทนที่จะเป็นค่าเผื่อเชิงเส้นที่แคบเป็นพิเศษ-

เธรดและส่วนแทรก

หล่อเกลียวเฉพาะในกรณีที่หยาบและไม่สำคัญ- ชอบโพสต์แบบเคาะ/รีด-
การหล่อแบบตายตัว: แม่พิมพ์-ในส่วนแทรกสามารถใช้งานได้โดยใช้ปุ่มนูน/อันเดอร์คัทที่เหมาะสม
อื่นๆ: โดยทั่วไปจะ-ติดตั้งส่วนแทรกเพื่อป้องกันอายุการใช้งานของเชื้อรา

ความคลาดเคลื่อน ความเรียบ และการตกแต่งพื้นผิว

ความคลาดเคลื่อนเชิงเส้น (โดยทั่วไป เป็น-แบบหล่อ)

กระบวนการ	สูงสุด 25 มม	สูงถึง 100 มม	หมายเหตุ
หล่อตาย	±0.05–0.10 มม	±0.10–0.20 มม	นอกเหนือจากนั้นให้เพิ่มทีละ 25 มม. ขันให้แน่นด้วยแผ่นแมชชีนนิ่งตามที่จำเป็น
การหล่อการลงทุน	±0.25–0.50 มม	±0.50–1.00 มม	ความยาว-การเติบโตขึ้นอยู่กับหลัง HT ที่ต้องพิจารณา
แม่พิมพ์ถาวร	±0.15–0.30 มม	±0.30–0.50 มม	มั่นคงแต่ไม่ตาย-หล่อ-แน่นหนา

ความเรียบ/ตรง

ระบุบนระนาบการทำงานเท่านั้น จัดหาแผ่นอิเล็กโทรดที่สามารถแปรรูปได้ สำหรับส่วนที่ยาวและบาง ให้ออกแบบ-ลักษณะการผ่อนแรงหรือยอมรับ-การยืดผมหลังการหล่อ

ความสามารถในการเรียบโดยทั่วไป (ต่อความยาว 100 มม.):

แม่พิมพ์หล่อ: 0.10–0.30 มม

หล่อการลงทุน: 0.30–0.80 มม

แม่พิมพ์ถาวร: 0.20–0.50 มม

การตกแต่งพื้นผิว

หล่อตาย

เมื่อ-ร่าย Ra µ 1.5–3.2 µm; เหมาะสำหรับทาสี/เคลือบอี- พื้นผิวประเภทเครื่องสำอาง A ควรหันไปทางแม่พิมพ์ที่อยู่นิ่งและมีการไหลของโลหะโดยตรง

การหล่อการลงทุน

รา 3.2–6.3 ไมโครเมตร; ยิง/ลอก เครื่องจักร หรือขัดเงาตามความต้องการ

แม่พิมพ์ถาวร

รา 2.5–4.0 ไมโครเมตร; การเคลือบและการเตรียมแม่พิมพ์มีความสม่ำเสมอ

คำอธิบายผลิตภัณฑ์

หล่อตาย

กำหนดเป้าหมายความพรุน (เช่น<1% area for cosmetic surfaces; <0.5% for pressure-tight) and specify vacuum die casting plus vent/overflow locations.
รักษาพื้นที่การซีลให้หนาเพียงพอสำหรับเครื่องจักร-การซีลโดยไม่ทำให้ผิวหนังเสียหาย

การหล่อการลงทุน

ออกแบบไรเซอร์/ฟีดสำหรับฮอตสปอต พิจารณา HIP สำหรับชิ้นส่วนเหล็กที่มีความสมบูรณ์-ที่สำคัญ
การลงทุนเปลือกเซรามิกช่วยให้ได้ผิวสำเร็จที่ดี แต่อาจต้องมีการตัดเฉือนเพื่อการซีล

แม่พิมพ์ถาวร

ใช้ประโยชน์จากการเติมที่สงบลงและการเอียง/แรงกดต่ำ-เพื่อปรับปรุงความหนาแน่น เพิ่มสต๊อกในท้องถิ่นสำหรับร่องปะเก็นและวงแหวนโอ-
โดยทั่วไปมีความหนาแน่นดีกว่าการหล่อทรายโดยมีปัญหาเรื่องรูพรุนน้อยกว่าการหล่อแบบแรงดันสูง-

การวัดและคุณสมบัติ

เรียก CMM บนแผน Datum, X-ray/CT สำหรับการหล่อแบบอัดแน่นด้วยแรงดัน- NDT (PT/MT/UT) สำหรับการหล่อแบบลงทุนด้วยเหล็กกล้า จัดแนวการส่งให้สอดคล้องกับความคาดหวังของลูกค้า (เช่น ระดับ PPAP หรือแพ็กเก็ต FAI) เพื่อหลีกเลี่ยงเรื่องน่าประหลาดใจในช่วงหลัง-

ความเสี่ยงด้านคุณภาพและการตรวจสอบ

คุณภาพการหล่อจะชนะหรือแพ้ในรายละเอียดการไหล การแข็งตัว และวิธีการตรวจสอบทั้งสองอย่าง ส่วนต่อไปนี้จะแมปข้อบกพร่องหลักกับสาเหตุหลักโดยทั่วไปตามกระบวนการ จากนั้นจึงสรุปการควบคุมและวิธีการตรวจสอบที่ทำให้ชิ้นส่วนในข้อมูลจำเพาะและโปรแกรมเป็นไปตามกำหนดเวลา

ข้อบกพร่องทั่วไปและสาเหตุที่แท้จริง (ตามกระบวนการ)

ความพรุน (ก๊าซ/ช่องว่าง)

หล่อตาย

การกักเก็บอากาศจากการเติมแบบปั่นป่วน การระบายอากาศ/การไหลล้นไม่เพียงพอ หรือสุญญากาศไม่เพียงพอ การบัดกรีแบบตายตัวที่ทำให้การไหลแคบลง อุณหภูมิแม่พิมพ์ต่ำทำให้เกิดการลอกผิวก่อนวัยอันควร สารหล่อลื่นที่มากเกินไปทำให้เกิดก๊าซ

การหล่อการลงทุน

ก๊าซจากความชื้นหรือสารอินทรีย์ที่เหลืออยู่ในเปลือก ขี้ผึ้ง/เหนื่อยหน่ายไม่เพียงพอ gating/rising ที่ไม่ดีทำให้เกิดรูพรุนหดตัวซึ่งสวมหน้ากากเป็นก๊าซ ความปั่นป่วนระหว่างการเท

แม่พิมพ์ถาวร

ก๊าซจากการเคลือบชื้น การกักเก็บออกไซด์เมื่อเทสูง ความพรุนลดลงเมื่อป้อนอาหารไม่เพียงพอ หรืออุณหภูมิความเย็น/เชื้อราไม่สมดุล

ผิดพลาด/ปิดเย็น

หล่อตาย

โลหะแข็งตัวก่อนการไหล-ด้านหน้าถักเนื่องจากอุณหภูมิของโลหะหรือแม่พิมพ์ต่ำ -ความเร็วเกตที่ช้า ทางเดินการไหลที่ยาว/บาง หรือประตูที่มีขนาดเล็กเกินไป

การหล่อการลงทุน

ความร้อนยวดยิ่งต่ำ เปลือกเย็น ผนังบางยาวไม่มีประตูรั้วเพียงพอ ลำดับการเติมต้นไม้ตอนปลาย

แม่พิมพ์ถาวร

แม่พิมพ์เย็นเกินไป อัตราการเทช้าเกินไปหรือหยุดชะงัก ความยาวการไหลยาวสัมพันธ์กับผนัง

การหดตัว (เส้นกึ่งกลางหรือเฉพาะที่)

หล่อตาย

ส่วนหนาที่ไม่มีน้ำล้นหรือเพิ่มแรงดัน แพ็คเร็ว/แรงดันตก; การจัดการระบายความร้อนรอบๆ บอส/ซี่โครงไม่ดี

การหล่อการลงทุน

ปริมาณไรเซอร์หรือระยะป้อนไม่เพียงพอ จุดร้อนที่ทางแยก แผนการแข็งตัวของทิศทางไม่เพียงพอ

แม่พิมพ์ถาวร

ประตู/ตัวยกไม่เพียงพอ (ใช่ ตัวยกยังคงมีความสำคัญต่อ PM) การใช้ความเย็นได้ไม่ดี อุณหภูมิแม่พิมพ์สูงเกินไปในจุดร้อน

ข้อบกพร่องทั่วไปอื่น ๆ

รอบ / พับ / รอบเย็น

เกิดจากการแยกส่วนหน้าของการไหลมาบรรจบกันที่อุณหภูมิต่ำ มักเกิดจากลักษณะที่ซับซ้อนหรือเนื่องจากการเกตที่ไม่ดี

สารเจือปน / ออกไซด์

การปนเปื้อนจากฟิล์มออกไซด์ ขี้เถ้า อนุภาคเปลือกเซรามิก หรือเศษเคลือบที่ติดอยู่ในโลหะหลอมเหลว

น้ำตา/ร้อนแตก

ผลลัพธ์จากส่วนที่จำกัดซึ่งมีการไล่ระดับความร้อนสูง การดีดออกก่อนเวลาอันควร หรือมุมภายในที่แหลมคม

ปัญหามิติ

การบิดเบี้ยว การไม่ตรงกัน หรือคุณสมบัติ-ของ-ความทนทานจากการระบายความร้อนที่ไม่สม่ำเสมอ การสึกหรอของแม่พิมพ์ หรือการดีดออกที่ไม่เหมาะสม

การควบคุมกระบวนการที่ขยับเข็ม

การควบคุมการหล่อแบบตายตัว

หน้าต่างอุณหภูมิแม่พิมพ์: ทำให้เสถียรด้วยการควบคุมความร้อนของแม่พิมพ์แบบวงปิด-
ความเร็วการเติมและเส้นโค้งความดัน: ใช้โปรไฟล์ช็อตที่สร้างการไหลที่รวดเร็วและต่อเนื่อง
การออกแบบการระบายอากาศและการไหลล้น: วางช่องระบายอากาศที่สุดท้าย-เติมเต็มบริเวณต่างๆ
ระเบียบวินัยในการหล่อลื่น: สเปรย์น้อยที่สุดและสม่ำเสมอ; ล้างน้ำ
การหล่อแบบสุญญากาศ: จำเป็นสำหรับชิ้นส่วนเครื่องสำอางที่มีแรงดัน-แน่นหรือสูง-

การควบคุมการหล่อการลงทุน

พารามิเตอร์การสร้างเปลือก: ความหนืด เวลาในการจุ่ม ขนาดปูนปั้น และสภาวะการทำให้แห้ง
Dewax & Burnout: หม้อนึ่งความดันหรือไฟแฟลชเพื่อขจัดคราบแว็กซ์อย่างหมดจด
การวางแผนการแข็งตัวของประตู / การยกและทิศทาง
เทวินัย: ความร้อนยวดยิ่งที่เหมาะสมกับโลหะผสม; ควบคุมความสูงของการเทได้
ป้องกันโลหะหลอมจากตะกรัน/ออกไซด์ในระหว่างกระบวนการเท

การควบคุมเชื้อราแบบถาวร

อุ่นแม่พิมพ์และเคลือบ: อุ่นแม่พิมพ์เพื่อคงสภาพการเติม; การเคลือบควบคุมการถ่ายเทความร้อน
แรงโน้มถ่วง/การเอียง-จังหวะการเท: ปรับอัตราการเอียงเพื่อให้ส่วนหน้าสอดคล้องกัน
Gating & การให้อาหาร: ประตูที่กว้างขึ้นเพื่อการไหลที่สงบ เพิ่มไรเซอร์เมื่อจำเป็น
ใช้ความเย็นเพื่อกำจัดจุดร้อนและส่งเสริมการแข็งตัวของทิศทาง
จัดการการระบายอากาศผ่านการเคลือบและการออกแบบทางหนีอากาศอย่างเหมาะสม

วิธีการตรวจสอบและยืนยัน

มิติและเรขาคณิต

CMM บนข้อมูลเชิงฟังก์ชันสำหรับบทความแรกและการศึกษาความสามารถ
กำหนดรูปแบบ Datum ที่สอดคล้องกับทิศทางการฟิกซ์เจอร์และการดีดออก
SPC เกี่ยวกับคุณลักษณะสำคัญ (Cp/Cpk หากจำเป็น)
มุ่งเน้นไปที่คุณลักษณะที่ไวต่อการสึกหรอของแม่พิมพ์หรือการแปรผันของเปลือก/แม่พิมพ์

พื้นผิวและเครื่องสำอาง

ความหยาบ (Ra/Rz) บนเส้นทางตัวแทน การวางแนวบันทึก
คลาสภาพพร้อมตัวอย่างขีดจำกัดที่ได้รับอนุมัติ
สำหรับการหล่อแบบตายตัว ให้ตรวจสอบเครื่องหมายการไหลและการทำความสะอาดเส้นแยกส่วน
แสงและระยะการมองเห็นที่สม่ำเสมอเพื่อการตรวจสอบด้วยภาพ

ความสมบูรณ์ภายใน

รังสีเอกซ์-สำหรับความพรุน การปิดเย็น และการรวม
การสแกน CT เพื่อหาการเปลี่ยนแปลงของผนังที่ซับซ้อนหรือการกระจายของรูพรุน
การทดสอบการรั่ว (อากาศใต้น้ำ, การสลายตัวของแรงดัน, การไหลของมวล)
กำหนดแรงดันทดสอบ ขีดจำกัด (เช่น sccm) และเวลาในการรักษาเสถียรภาพ

วัสดุและโครงสร้าง

วิทยาโลหะวิทยา (โครงสร้างจุลภาค อัตราความพรุน ระยะห่างระหว่างแขนเดนไดรต์)
การตรวจสอบความแข็งและความร้อน-สำหรับเหล็กและชิ้นส่วน PM
การตรวจสอบการนำไฟฟ้าสำหรับโลหะผสมอัล
NDT สำหรับเหล็ก (สารแทรกซึมด้วยสีย้อม, อนุภาคแม่เหล็ก, อัลตราโซนิก)

ปริมาณงานและความเหมาะสมของปริมาณ

แผนผังการตัดสินใจเลือกกระบวนการ

ใช้ตรรกะต่อไปนี้เป็นการคัดแยกแบบด่วนก่อน RFQ โดยจัดลำดับความสำคัญของวัสดุ ปริมาตรและความสามารถ (ความคลาดเคลื่อน/ความสวยงาม) รูปทรงและความรัดกุมของการรั่วไหล-

ประตูวัสดุ

ต้องใช้สเตนเลส/โลว์-อัลลอยด์/ซูเปอร์อัลลอยใช่ไหม → เริ่มต้นด้วยการหล่อการลงทุน

ยอมรับ Al / Zn / Mg / Brass ได้หรือไม่? → ดำเนินการต่อไปที่ปริมาณ/ความสามารถ

ปริมาณและชิ้นต่อปี-ความอ่อนไหวด้านราคา

ปริมาณสูง (เช่น 50,000+/ปี) หรือเป้าหมายราคาเชิงรุก-? → ชอบหล่อตาย ตรวจสอบน้ำหนักของแม่พิมพ์ ทางเข้าออก และจำนวนช่อง

ปริมาณปานกลาง (เช่น 3k–40k/ปี) โดยมีความอ่อนไหวต่อราคาในระดับปานกลาง- → ประเมินแม่พิมพ์ถาวรก่อน เปรียบเทียบกับ Die Casting หากผนังบาง/เครื่องสำอางมีอิทธิพลเหนือ

ปริมาณน้อย / การเปลี่ยนแปลงการออกแบบบ่อยครั้ง? → ชอบการลงทุนในการหล่อ (ลดความเสี่ยงในการใช้เครื่องมือ) หรือแม่พิมพ์ถาวร หากโลหะผสมเป็น Al/Mg และมีความสำคัญเรื่องความหนาแน่น

ระดับความอดทนและเครื่องสำอาง

แน่นหนาเท่ากับ-พิกัดความเผื่อการหล่อ/ผนังบาง/พื้นผิวคลาส A ที่สวยงามใช่ไหม → การหล่อแบบ (พิจารณาใช้สุญญากาศสำหรับความพรุน-ผิวเคลือบที่ละเอียดอ่อนและบริเวณรอยซีล)

ความคลาดเคลื่อนปานกลางโดยให้ความสำคัญกับความสมบูรณ์/ความหนาแน่นของโครงสร้างหรือไม่ → แม่พิมพ์ถาวร

คลายตัวลงเมื่อ-พิกัดความเผื่อของหล่อที่ยอมรับได้เมื่อวางแผนการทำความสะอาดเครื่องจักรไว้หรือไม่ → การหล่อการลงทุน

เรขาคณิตและบั่นทอน

ทางเดินภายในที่ซับซ้อน/รูปทรงออร์แกนิก/รอยตัดที่ทำให้จำนวนสไลด์ระเบิด? → การหล่อการลงทุนด้วยแกนเซรามิก/แกนที่ละลายน้ำได้

การดึงแบบตรงโดยมีการตัดส่วนล่างที่จำกัด แกนกลางตกลงไหม? → แม่พิมพ์ถาวร

คุณสมบัติหลายด้านที่เป็นไปได้ด้วยสไลด์/ตัวยก แกนสั้นและแข็ง? → การหล่อแบบตายตัว

ความกดดัน-ความรัดกุมและการตกแต่งขั้นสุดท้าย

รอยรั่ว-แน่นหนา (เช่น เรือนปั๊ม/วาล์ว):

การหล่อแบบ: ระบุสุญญากาศ การระบายอากาศ/การไหลล้น การปิดผนึกเครื่องจักร- ตรวจสอบด้วยรังสีเอกซ์-/CT และการทดสอบการรั่ว

เชื้อราถาวร: การเติมอย่างสงบและการให้อาหารที่ดีมักจะพบกับความหนาแน่นด้วยการกั้นรั้วที่เหมาะสม เพิ่มสต็อกเครื่องจักรสำหรับร่อง

การหล่อการลงทุน: อาศัยการขึ้น/การให้อาหาร พิจารณา HIP สำหรับชิ้นส่วนเหล็กที่สำคัญ

เสร็จสิ้น:

Anodize Class A บน Al: ต้องการ Die Casting ที่มีการควบคุมความพรุนหรือแม่พิมพ์ถาวรหากความหนาสูงกว่า

การขัดเงาด้วยไฟฟ้า/ทู่บน SS: การหล่อการลงทุน

ตารางเปรียบเทียบ

-a-การเปรียบเทียบโดยสรุป

เมตริก	หล่อตาย	การหล่อการลงทุน	การหล่อแม่พิมพ์ถาวร	หมายเหตุ
วิธีการเติม	แรงดันสูง-การฉีดความเร็วสูง-	แรงโน้มถ่วงเทลงในเปลือกเซรามิกที่ใช้แล้วทิ้ง	แรงโน้มถ่วง/การเอียงหรือแรงดันต่ำ-ในแม่พิมพ์โลหะที่นำกลับมาใช้ใหม่ได้	Die ใช้การทำให้เข้มข้นขึ้น PM เติมความสงบมากขึ้น
ประเภทเครื่องมือ/ต้นทุน	แม่พิมพ์เหล็กชุบแข็ง ต้นทุนเครื่องมือสูงสุด เลือกได้หลาย-สไลด์	เครื่องมืออลูมิเนียม/แว็กซ์ + เปลือก; ต้นทุนเครื่องมือต่ำสุด	เหล็ก/แม่พิมพ์เหล็ก; ค่าเครื่องมือปานกลาง	คำสั่งซื้อต้นทุน (ต่ำ→สูง): การลงทุน < PM < Die
ผนังทั่วไป	อัล 1.2–2.5 มม.; สังกะสี 0.6–1.5 มม. มก. 1.0–2.0 มม	2.5–6.0 มม. (ขึ้นอยู่กับวัสดุ-)	Al 3.0–6.0 มม. (ขึ้นอยู่กับเรขาคณิต-)	ออกแบบให้ผนังสม่ำเสมอ หลีกเลี่ยงขั้นตอนที่กะทันหัน
ระดับความคลาดเคลื่อน (ตาม-แบบหล่อ เชิงเส้น)	γ ±0.05–0.20 มม. ถึง 100 มม	γ ±0.25–0.50 มม. ถึง 100 มม	γ ±0.15–0.30 มม. ถึง 100 มม	ขันให้แน่นโดยการตัดเฉือนใบหน้าที่สำคัญ
การตกแต่งพื้นผิว (ตาม-การหล่อ)	Ra ~1.5–3.2 ไมโครเมตร; คลาส A ทำได้	Ra ~3.2–6.3 ไมโครเมตร	Ra ~2.5–4.0 ไมโครเมตร	พื้นผิวจะแตกต่างกันไปตามอัลลอยด์และการเคลือบผิว
แนวโน้มความหนาแน่น/ความพรุน	ความเสี่ยงของก๊าซพรุน (บรรเทาด้วยสุญญากาศ ช่องระบายอากาศ/น้ำล้น)	การให้อาหารที่ดีโดยมีการเลี้ยงที่เหมาะสม HIP เป็นทางเลือกสำหรับเหล็ก	ความหนาแน่นดีเทียบกับทราย การเติมความสงบช่วยลดก๊าซ	ระบุเป้าหมายสำหรับการซีล/เครื่องสำอาง
รอบเวลา	วินาทีถึงสิบวินาที	วันสำหรับการสร้างเปลือก สัปดาห์โดยรวม	นาที	กระทบต่อราคาชิ้นอย่างมาก
ช่วงปริมาณ (เศรษฐศาสตร์)	ปริมาณมาก ดีที่สุดที่ 50k+/ปี	ปริมาณต่ำถึงปานกลาง ยืดหยุ่นต่อการเปลี่ยนแปลง	ปริมาณปานกลาง (ประมาณ 3,000-40,000 ปี)	จุดคุ้มทุน-ขึ้นอยู่กับการตัดจำหน่ายเครื่องมือ
วัสดุ	Al, Zn, Mg (แบบ Cu-แบบจำกัด)	อัล, เหล็ก/สเตนเลส, ซูเปอร์อัลลอย Ni/Co, ทองเหลือง/ทองแดง	Al, Mg, ทองเหลือง/ทองแดง	วัสดุมักจะตัดสินกระบวนการ

เมทริกซ์ความเข้ากันได้ของวัสดุและการตกแต่ง

ครอบครัวอัลลอยด์	อโนไดซ์ (ประเภท II/III)	การชุบ (Ni/Cr/Zn ฯลฯ)	จิตรกรรม/ผง	ทู่ (SS)	ความเป็นไปได้ในการรักษาความร้อน
อะลูมิเนียม (อัล-Si, อัล-Mg)	ใช่ (พร้อมการเตรียมการ)	คัดเลือก	ใช่ (ดีเยี่ยม)	N/A	จำกัดด้วยแม่พิมพ์-
สังกะสี (ซามัก 3/5)	เลขที่	ใช่ (ดีเยี่ยม)	ใช่	N/A	ไม่สามารถใช้ได้
แมกนีเซียม (AZ91D/AM60)	เฉพาะทางเท่านั้น	กระบวนการพิเศษ	ใช่ (พร้อมการแปลง)	N/A	จำกัด
ทองเหลือง/ทองแดง (แบบ Cu-)	เลขที่	ใช่	ใช่	N/A	จำกัด
เหล็กกล้าคาร์บอน/ต่ำ-โลหะผสม	N/A	ใช่	ใช่	N/A	ใช่
สเตนเลส (300/400)	N/A	ใช่ (พร้อมการเตรียมการ)	ใช่	ใช่	ใช่
Ni/Co ซูเปอร์อัลลอย	N/A	คัดเลือก	ใช่ (อุณหภูมิสูง-)	N/A	ใช่

การใช้งานในอุตสาหกรรมและภาพรวมกรณี

การเลือกเส้นทางการแคสต์จะให้ผลตอบแทนที่ดีเมื่อเชื่อมโยงกับกรณีการใช้งานจริงและผลลัพธ์ที่วัดได้ สแนปชอตด้านล่างเป็นไปตามส่วนโค้งง่ายๆ-ปัญหา → ตัวเลือกกระบวนการ → ผลลัพธ์เชิงปริมาณ-ในสามภาคส่วนหลัก

คำอธิบายผลิตภัณฑ์

ยานยนต์

กล่องเกียร์/EDU – ผนังบาง- มีความสามารถในการทำซ้ำสูง

Problem: Tight positional tolerances on bearing bores and sealing faces; aggressive weight targets; annual volume >100k.

ตัวเลือกกระบวนการ: การหล่อขึ้นรูป (ห้องอัล ห้องเย็น-) พร้อมตัวช่วยสุญญากาศ เกตติ้งหลาย- และแผ่นอิเล็กโทรดที่กลึงได้เฉพาะสำหรับ Datum

ผลลัพธ์: ผนังลดลงจาก 3.5 มม. (การหล่อทรายพื้นฐาน) เป็น 2.2 มม. มวลลดลง 11% ความพรุนของ CT scan ในพื้นที่ปิดผนึก<0.5%, machining time per part –18%, and piece price –12% after tooling amortization at 18 months.

ฐานโคมไฟและขายึด – เครื่องสำอาง + แผ่นระบายความร้อน

ปัญหา: พื้นผิวที่มองเห็นได้ด้วยสี Class A, การกระจายความร้อนเฉพาะจุดจาก LED และการปิดผนึกระดับ IP67

ตัวเลือกกระบวนการ: การหล่อด้วยโลหะ (Al/Zn) เพื่อความเที่ยงตรงของความสวยงาม บอสและร่องโอริง-ที่เหลืออยู่พร้อมสต็อกการตัดเฉือน e-เคลือบ + สีฝุ่นทับหน้า

ผลลัพธ์: อัตราการปฏิเสธเครื่องสำอางอยู่ที่<1.5% with vacuum + overflow re-layout, leak test first-pass yield >99% แรงบิดในการประกอบกระจาย –25% เนื่องจากโครงสร้างบอสมีความสม่ำเสมอมากขึ้น

ข้อนิ้วช่วงล่าง (Al) – ความหนาแน่นและความเหนียวมาก่อน

ปัญหา: ประสิทธิภาพความล้าและความทนทานต่อข้อบกพร่อง ปริมาณประจำปีปานกลาง (~ 20k)

ตัวเลือกกระบวนการ: การหล่อแม่พิมพ์ถาวร (Al) โดยเอียง-เท แช่เย็นบนแกนหมุน และให้ความร้อน

ผลลัพธ์: ความหนาแน่นดีขึ้นเทียบกับทราย (ระดับการถ่ายภาพรังสีได้รับการปรับปรุงหนึ่งเกรด) ความแข็งแรงคงที่ +8–10% สต็อกการตัดเฉือน –30% และเศษซาก –40%; ต้นทุนรวม –9% ที่ปริมาณนี้ เทียบกับทางเลือกอื่นในการหล่อแบบ-ที่ต้องใช้การตัดเฉือนหนัก

ขายึดท่อไอเสีย/คลิปทนความร้อน- – ข้อกำหนดสเตนเลส

ปัญหา: สภาพแวดล้อมภายในเครื่อง 700–800 องศา คุณสมบัติบาง ปริมาณปานกลาง

ตัวเลือกกระบวนการ: การหล่อแบบลงทุน (สแตนเลส) พร้อมโครงสร้างเปลือกควบคุมและการบำบัดความร้อนหลังการหล่อ-

Result: Stable geometry post-HT (flatness CpK >1.33 หลังจากการปรับแต่งกระบวนการ) จำนวนฟิกซ์เจอร์ –20% เนื่องจากมี-ลักษณะตาข่ายที่ดีกว่า และสเปรย์เกลือ-ที่สะอาด/การหมุนเวียนของความร้อน

อิเล็กทรอนิกส์ / 3C

Custom-Aluminum-Alloy-Die-Casting-Housing-Enclosure

กรอบป้องกัน EMI- – ผนังบาง-พร้อมคุณสมบัติต่างๆ

ปัญหา: ขีดจำกัดน้ำหนัก การเว้นระยะของบอร์ด- บอสละเอียด การสอดเกลียว และรูปลักษณ์ที่เสร็จสมบูรณ์

ตัวเลือกกระบวนการ: การหล่อแบบ (Al/Zn) สุญญากาศเพื่อควบคุมความพรุนใต้ผิวหน้าเครื่องสำอาง ขึ้นรูป-ในส่วนแทรกหากเป็นไปได้

Result: Wall 1.2–1.5 mm, enclosure mass –14%, as-cast Ra ≤3.2 µm supporting paint-only (no heavy putty), thread pull-out >ข้อมูลจำเพาะ 2× พร้อมเม็ดมีดแบบมีลาย รอบการประกอบ –10% จากกลยุทธ์ Datum ที่ปรับปรุงแล้ว

แผ่นระบายความร้อน / แผ่นฐาน – เส้นทางระบายความร้อนที่สม่ำเสมอ

ปัญหา: จำนวนครีบสูง ความเรียบ และระนาบระนาบของ TIM ปริมาณปานกลาง-ถึง-สูง

ทางเลือกของกระบวนการ: การหล่อแบบหล่อสำหรับครีบบาง แม่พิมพ์ถาวรเมื่อครีบมีความสูงพอประมาณ แต่ความหนาแน่นและความเรียบเป็นไปตามข้อกำหนด

ผลลัพธ์: ด้วยแม่พิมพ์หล่อ + แผ่นรองเครื่องจักร- ความเรียบของ TIM น้อยกว่าหรือเท่ากับ 0.05 มม. ความต้านทานความร้อน –7% เมื่อเทียบกับเส้นพื้นฐานที่อัดขึ้นรูป (เนื่องจากอิสระของรอยเท้า) และราคาชิ้น –8% ที่ 60,000/ปี เส้นทาง PM ที่ใช้สำหรับตัวแปร 10,000/ปีในการรั่วไหล-ความหนาแน่นและความเสี่ยงต่อความพรุนลดลง

อุตสาหกรรม / วาล์ว / ปั๊ม

ตัววาล์วสแตนเลส – ขอบเขตแรงดัน

ปัญหา: แรงดัน-สเตนเลสที่แน่นหนา รูปทรงทางเดินภายใน และข้อกำหนดในการกัดกร่อน ปริมาณต่ำ-ถึง-ปานกลาง
ตัวเลือกกระบวนการ: การหล่อแบบลงทุน (CF8M/316) พร้อมการปรับไรเซอร์/การป้อนให้เหมาะสม HIP สำหรับคลาสสูงสุด
ผลลัพธ์: การหล่อเศษเหล็ก<2% post-optimization, leak failures contained to <0.3% at 100% test, machining stock –20% via core refinement, and total lead time –25% compared to a fabricated/machined assembly.

ตัวเรือนปั๊ม/มอเตอร์ (อัล/อัล-บรอนซ์) – รั่ว-แน่นกับผนังปานกลาง

ปัญหา: ความหนาแน่นสม่ำเสมอในส่วนที่หนา ร่องปะเก็น และรูแบริ่ง 5k–25k/ปี
ตัวเลือกกระบวนการ: แม่พิมพ์ถาวรที่มี-การเติมหรือเอียงด้วยแรงดันต่ำ- ความเย็นในท้องถิ่นและการเคลือบแบบควบคุม
Result: Leak FPY >98% without impregnation, bore roundness CpK >1.67 หลังจากการปรับสมดุลของประตู- เวลาการตัดเฉือน –15% และ TCO –7% เทียบกับการหล่อทราย

กล่องป้องกันการระเบิด- – สวยงามและการปิดผนึก

ปัญหา: พื้นผิวภายนอกคลาส A พร้อมประสิทธิภาพการรั่วไหลที่เข้มงวด ขนาดล็อตผสม
ตัวเลือกกระบวนการ: การหล่อแบบ (Al) สำหรับ SKU ปริมาณสูง- แม่พิมพ์ถาวรสำหรับพันธุ์ขนาดกลาง-ที่มีส่วนที่หนากว่า
ผลลัพธ์: กลยุทธ์การปิดผนึกแบบรวมศูนย์ในทั้งสองกระบวนการ (พื้นที่ตัดเฉือน + โซนที่มีรูพรุนที่กำหนด) ขัดขวางการคัดแยกการรั่วไหล<0.5%; consolidated finishing reduced color variance >50%.

ความยั่งยืนและการปฏิบัติตามกฎระเบียบ

ตัวเลือกการหล่อส่งผลต่อคาร์บอน เคมี และเอกสารประกอบพอๆ กับต้นทุนและความสามารถ สร้างสิ่งเหล่านี้ลงในข้อกำหนดและคำชี้แจงการทำงานของซัพพลายเออร์ตั้งแต่วันแรก

เนื้อหารีไซเคิลและการนำโลหะกลับมาใช้ใหม่

ระบุปริมาณรีไซเคิลขั้นต่ำที่เป็นไปได้ (เช่น มากกว่าหรือเท่ากับ 70% สำหรับอะลูมิเนียมหล่อที่จัดหาจากแหล่งทุติยภูมิที่ได้รับการรับรอง)
ต้องการการกู้คืนลูปรันเนอร์/เศษซากแบบปิด- และบันทึกการสูญเสียการหลอมเหลว เครดิตผลผลิตรีไซเคิลเทียบกับต้นทุนวัสดุ
สำหรับโปรแกรมหล่อทองแดง/ทองเหลือง และสังกะสี ให้ยืนยันการควบคุมโลหะผสมเมื่อรีไซเคิลใน-บริษัทเพื่อหลีกเลี่ยงการเบี่ยงเบนไปนอกข้อกำหนด

พลังงานและประสิทธิภาพของกระบวนการ

จับภาพและเปรียบเทียบ kWh/ชิ้นส่วนระหว่างกระบวนการผู้สมัครระหว่างการทดลอง-แม่พิมพ์หล่อนั้นมีพลังงาน-หนาแน่นต่อนาที แต่ชดเชยด้วยปริมาณงานสูง การหล่อการลงทุนจะกระจายพลังงานไปทั่วทั้งวงจรของเปลือกและเตาเผา โดยทั่วไปแล้วแม่พิมพ์ถาวรจะอยู่ระหว่างนั้น
ใช้การควบคุมความร้อนของแม่พิมพ์และโปรไฟล์แม่พิมพ์หล่อแบบเอียง/ต่ำ-เพื่อลดเศษ (เศษจะฝังอยู่ในCO₂) ระบบอัตโนมัติที่ลดความผันแปรของวงจรมักจะให้ผลตอบแทนทั้งในด้านพลังงานและคุณภาพ

สารเคลือบ สารอินทรีย์ระเหย และเคมี

ต้องการน้ำมันหล่อลื่นแม่พิมพ์ที่มีสาร VOC ต่ำ-และรูปแบบการพ่นแบบควบคุม เส้นทางการกำจัดเอกสาร
สำหรับการเก็บผิวละเอียด ให้ระบุการเคลือบโครเมียม-แบบอิสระหากเป็นไปได้ กำหนดการมาสก์เพื่อหลีกเลี่ยงการทำงานซ้ำและการพ่นมากเกินไป
สำหรับโปรแกรมแมกนีเซียมและสังกะสี จำเป็นต้องมีชั้นป้องกันการกัดกร่อน-ที่เปิดรับแสงโดยไม่มีค่า hex-Cr

การปฏิบัติตามกฎระเบียบและการเปิดเผยข้อมูลวัสดุ

รวมข้อกำหนดการปฏิบัติตามข้อกำหนดสำหรับ RoHS/REACH และในกรณีที่ยานยนต์ การส่ง IMDS ที่มีโลหะผสม สารเคลือบ และสารหล่อลื่นติดอยู่ใต้โหนดที่ถูกต้อง
ต้องมีการรายงานแร่ที่มีข้อขัดแย้ง (3TG) จากโรงถลุง/โรงกลั่นขั้นต้นน้ำ เมื่อใช้ได้กับสเตนเลสและโลหะผสมชนิดพิเศษ
สร้างความสามารถในการตรวจสอบย้อนกลับ: หมายเลขความร้อน/แบทช์ในการหล่อหรือบรรจุภัณฑ์ เชื่อมโยงกับบันทึกการตรวจสอบและผลการรั่วไหล/CT

การประเมินซัพพลายเออร์และแพ็คเกจ RFQ

ซัพพลายเออร์ที่เหมาะสมจะช่วยลดระยะเวลาการเปิดตัว ปกป้องคุณภาพ และลดต้นทุนรวมตลอดอายุของโปรแกรม ใช้ประเด็นด้านล่างเพื่อคัดกรองความสามารถและจัดโครงสร้าง RFQ ที่ให้ราคาที่เปรียบเทียบได้และพร้อมสำหรับการตัดสินใจ-

สิ่งที่ควรถามซัพพลายเออร์ (เจาะลึกความสามารถ)

น้ำหนักและเครื่องจักร

การหล่อขึ้นรูป: สเปกตรัมน้ำหนัก (เช่น 160–1250 T) นับตามน้ำหนัก ความพร้อมใช้งานของห้องร้อน- และห้องเย็น- ความสามารถในการหล่อแบบสุญญากาศ ประสบการณ์การสไลด์หลาย-

แม่พิมพ์ถาวร: ขีดจำกัดขนาดแม่พิมพ์ ตัวเลือก-การเทและแรงดันต่ำ- การเอียง การจัดการความเย็น/การเคลือบ กลยุทธ์การควบคุมอุณหภูมิ

การหล่อการลงทุน: กลุ่มโลหะผสม (โลหะผสมอัล คาร์บอน/โลหะผสมต่ำ- สเตนเลส ซูเปอร์อัลลอย Ni/Co) รายละเอียดระบบเปลือก (สารละลาย ขนาดปูนปั้น) ความสามารถในการนึ่งฆ่าเชื้อ/การเผาไหม้

ดูเพิ่มเติม

ระบบอัตโนมัติและปริมาณงาน

ระบบอัตโนมัติในการตัก/สเปรย์/สกัด, การตัดขอบด้วยหุ่นยนต์, ใน-การลบเสี้ยนของเซลล์, การตรวจสอบการมองเห็น, SPC จากข้อมูลช็อต ตัวชี้วัด OEE และรอบเวลาทั่วไปสำหรับชิ้นส่วนที่คล้ายกัน

ดูเพิ่มเติม

การตรวจสอบและ NDT

ความละเอียดเอ็กซ์-รังสีเอกซ์/CT และซองชิ้นส่วน วิธีทดสอบการรั่วไหลและขีดจำกัด มาตรวิทยา (ปริมาณและปริมาตร CMM) NDT สำหรับเหล็ก (PT/MT/UT) การฝึกปฏิบัติ Gage R&R

ดูเพิ่มเติม

ใน-การตกแต่งบ้าน

การอบชุบด้วยความร้อน (ข้อมูลจำเพาะและน้ำหนัก) ความสามารถในการชุบอโนไดซ์/การชุบ/สี หรือส่วนย่อยที่ผ่านการรับรอง การควบคุมการปิดบัง/ความสะอาด การตรวจสอบการอาบน้ำและใบรับรอง

ดูเพิ่มเติม

ระบบคุณภาพและการตรวจสอบย้อนกลับ

การรับรอง (ISO 9001, IATF 16949, AS9100 ตามที่เกี่ยวข้อง), เอกสารแผนการควบคุม/PFMEA/MSA, การตรวจสอบย้อนกลับล็อต/ความร้อน และนโยบายการเก็บรักษาบันทึก

ดูเพิ่มเติม

ความยั่งยืนและโลจิสติกส์

นโยบายเนื้อหารีไซเคิล วงจรการกู้คืนเศษ การติดตามพลังงาน (kWh/ส่วน) เวลาในการสร้างเครื่องมือ, ระยะเวลารอคอยสินค้าของ T1/FAI/PPAP, บัฟเฟอร์ความจุ, คำแนะนำ EOQ

ดูเพิ่มเติม

รายการตรวจสอบ RFQ (ส่งพร้อมรูปอัดของคุณ)

แพคเกจการออกแบบ

โมเดล 3 มิติ (เนทีฟ + STEP) และการวาดภาพ 2 มิติด้วย GD&T; การตั้งค่าการแยกบรรทัด gating/overflow กัน-โซนออก ถ้ามี

ข้อมูลจำเพาะของวัสดุและสภาวะการรักษาความร้อน- ระดับเครื่องสำอาง / การตกแต่งพื้นผิว (Ra หรือเกรดการมองเห็น)

ปริมาณประจำปีและขนาดล็อต โปรไฟล์ทางลาดและระดับความเชื่อมั่นของ EAU

คุณลักษณะด้านคุณภาพที่สำคัญ-ถึง- (CTQ) การเน้นความคลาดเคลื่อน ผนังขั้นต่ำ และพื้นที่ปิดผนึกใดๆ

เธรด/ส่วนแทรก เกจ/คำบรรยายทดสอบการทำงาน และบันทึกกลยุทธ์ Datum

ข้อกำหนดด้านกระบวนการและการทดสอบ

กระบวนการที่ต้องการ (แม่พิมพ์ / การลงทุน / แม่พิมพ์ถาวร) หากมีข้อจำกัด มิฉะนั้นให้เสนอข้อเสนอของซัพพลายเออร์อย่างมีเหตุผล

ขีดจำกัดและวิธีการทดสอบการรั่ว การสุ่มตัวอย่างด้วยรังสีเอ็กซ์-/CT ขอบเขต NDT สำหรับเหล็ก ใบรับรองที่จำเป็นและขนาดตัวอย่าง

การตกแต่งขั้นสุดท้าย: การชุบอโนไดซ์/การชุบ/การทาสี การมาสก์ เศษสี/พื้นผิว การสัมผัสกับการกัดกร่อน หรือสเปรย์-เป้าหมาย

การพาณิชย์และโลจิสติกส์

เครื่องมือที่เสนอแยกต่างหากพร้อมอายุการใช้งานและอะไหล่ กำหนดเป้าหมายและขยายระยะเวลารอคอยสินค้าเป็น T1/FAI/PPAP

ข้อมูลจำเพาะของบรรจุภัณฑ์/การติดฉลาก (ถาด, สารยึดเกาะ/ของที่ส่งคืนได้, บาร์โค้ด/โค้ด 2D), ข้อกำหนดในการส่งมอบสินค้า/การจัดส่ง-ไปยัง, การวางบนพาเลท

ข้อกำหนดด้านคุณภาพ: ระดับ PPAP/FAI เป้าหมายความสามารถ (Cp/Cpk) การควบคุม/จังหวะเวลา 8D ในการหลบหนี การเก็บรักษาบันทึก

ขอราคาแยกส่วน: วัสดุ การขึ้นรูป การตัดเฉือน การตกแต่ง การตรวจสอบ บรรจุภัณฑ์ โลจิสติกส์ ค่าตัดจำหน่ายเครื่องมือ

คำถามที่พบบ่อย

ถาม: ความหนาของผนังขั้นต่ำตามกระบวนการและวัสดุคือเท่าไร?

A: การหล่อแบบ: Al 1.2–2.5 มม. (ซี่โครงเฉพาะที่ลดลงเหลือ ~1.0 มม. หากการไหลสั้น), Zn 0.6–1.5 มม., Mg 1.0–2.0 มม. ความสามารถขึ้นอยู่กับความเร็วเกต อุณหภูมิแม่พิมพ์ และสุญญากาศ การหล่อการลงทุน: โดยทั่วไป 2.5–6.0 มม. (อัลและเหล็กกล้า) สามารถทำขอบที่ละเอียดมากได้ แต่การป้อนและความแข็งแรงของเปลือกจะเป็นตัวกำหนดขอบเขตล่าง-ซึ่งอาจเป็นการตัดเฉือนได้หากคุณกดแบบบาง การหล่อแม่พิมพ์ถาวร: โดยทั่วไปแล้ว Al 3.0–6.0 มม. ผนังที่สงบกว่าช่วยให้มีความแข็งแรงเหนือผนัง-บางเฉียบ; ใช้ตัวแปรแรงดันเอียง/ต่ำ-เพื่อเข้าใกล้ระดับล่าง

ถาม: เหตุใดจึงไม่ค่อยมีการใช้แม่พิมพ์หล่อกับเหล็ก?

ตอบ: อุณหภูมิหลอมเหลวและปฏิกิริยาของเหล็กจะทำลายแม่พิมพ์และฮาร์ดแวร์การฉีดอย่างรวดเร็ว ทำให้กระบวนการไม่ประหยัด การหล่อขึ้นรูปมุ่งเป้าหมายไปที่โลหะผสมที่ไม่ใช่เหล็ก (Al/Zn/Mg/Brass) ซึ่งมีอุณหภูมิหลอมเหลวและความไหลเหมาะกับเหล็กกล้าที่ตายและ-การฉีดด้วยความเร็วสูง

ถาม: การลงทุน-ชิ้นส่วนหล่อสามารถบรรลุข้อกำหนดการรั่วไหลที่เข้มงวดได้หรือไม่

ตอบ: ได้ ด้วยการ gating/rising และการบำบัดความร้อนที่เหมาะสม สำหรับตัววาล์วสเตนเลส -ส่วนที่ป้อนอย่างดีจะผ่านการทดสอบการเสื่อมสภาพของอากาศหรือแรงดัน 100%- เป็นประจำ สำหรับคลาสความสมบูรณ์สูงสุด HIP (การกดแบบไอโซสแตติกแบบร้อน) จะปิดรูพรุนภายใน กำหนดแรงดันทดสอบ ขีดจำกัด (sccm หรือ mbar·L/s) เวลาในการคงตัว และฟิกซ์เจอร์ซีลในการพิมพ์ เมื่อใดที่ฉันควรเลือกแม่พิมพ์หล่อแบบสุญญากาศหรือแบบถาวรสำหรับชิ้นส่วนที่รัดแน่นด้วยแรงดัน- เลือกแม่พิมพ์หล่อแบบสุญญากาศเมื่อคุณต้องการผนังบาง ความสวยงามสูง หรือมีปริมาณมาก สุญญากาศช่วยลดความพรุนของก๊าซใกล้กับพื้นที่ปิดผนึก จับคู่กับโอเวอร์โฟลว์และโพสต์-ใบหน้าซีลด้วยเครื่องจักร เลือกแม่พิมพ์ถาวรเมื่อส่วนต่างๆ ปานกลาง/หนา และมีความหนาแน่น/แข็งแรงมากกว่าเครื่องสำอาง หรือเมื่อมีปริมาณปานกลางและตาย-ROI ของเครื่องมือมีน้อย

ถาม: การอบชุบด้วยความร้อนและการเชื่อมแตกต่างกันอย่างไรในแต่ละกระบวนการ

ตอบ: การหล่อแบบ (Al): การอบชุบด้วยความร้อนแบบทั่วไปนั้นมีจำกัด เนื่องจากก๊าซที่กักตัวไว้อาจทำให้เกิดฟองได้ โลหะผสมพิเศษและความช่วยเหลือด้านสุญญากาศ การเชื่อมสามารถทำได้แต่ต้องผ่านคุณสมบัติต่อข้อต่อ-ก่อน-ทำความสะอาดและคาดหวังการจัดการรูพรุนเฉพาะที่ การหล่อการลงทุน: เหล็กและซูเปอร์อัลลอยด์มักได้รับการบำบัดด้วยความร้อนตามข้อกำหนด การเชื่อมและการซ่อมแซมเป็นกิจวัตรโดยมีขั้นตอนที่ถูกต้อง แม่พิมพ์ถาวร (อัล/ทองเหลือง): สามารถอบชุบด้วยความร้อนได้ ควบคุมความผิดเพี้ยนด้วยฟิกซ์เจอร์ โดยทั่วไปการเชื่อมชิ้นส่วน Al PM ดีกว่าการหล่อแบบมีรูพรุนสูง-

ถาม: อายุการใช้งานของแม่พิมพ์/แม่พิมพ์โดยทั่วไปเป็นอย่างไร และส่งผลต่อราคาอย่างไร

ตอบ: แม่พิมพ์หล่อ: ประมาณ 150,000–1,000,000 ช็อต ขึ้นอยู่กับโลหะผสม เหล็ก และการบำรุงรักษา อายุการใช้งานแม่พิมพ์ที่ยาวนานขึ้นช่วยลดต้นทุนเครื่องมือที่ตัดจำหน่ายต่อชิ้น ซึ่งสนับสนุนปริมาณการผลิตที่สูงอย่างมาก เครื่องมือแม่พิมพ์ถาวร: โดยทั่วไปแล้วจะใช้ตั้งแต่หลายสิบถึงต่ำหลายแสนรอบ; ต้นทุนต่ำกว่าแม่พิมพ์ เหมาะสำหรับปริมาณปานกลาง การหล่อการลงทุน: การใช้เครื่องมืออย่างหนักสำหรับขี้ผึ้งนั้นมีราคาไม่แพงนัก เปลือกเซรามิกสามารถใช้ได้ในแต่ละรอบ เครื่องมือมีผลกระทบต่อราคาชิ้นงานน้อยที่สุด แรงงานและวงจรครอบงำ

ถาม: ฉันควรวางแผนระดับความคลาดเคลื่อนที่ยอมรับได้เช่น-แบบหล่อเทียบกับแบบหลัง-ด้วยเครื่องจักร

A: การหล่อแบบ: เมื่อ-หล่อ ±0.05–0.20 มม. จนถึงคุณสมบัติ ~100 มม. ยึด Datum ไว้บนแผ่นหล่อ หลัง-การเจาะที่สำคัญของเครื่องจักรและการลงพื้นที่ซีล การลงทุน: โดยทั่วไป ±0.25–0.50 มม.; วางแผนการตัดเฉือนหน้าการผสมพันธุ์และการเจาะ แม่พิมพ์ถาวร: โดยทั่วไป ±0.15–0.30 มม. การทำงานของเครื่องจักรพอดี ขันให้แน่นด้วยการตัดแบบฟิกซ์เจอร์แทนที่จะอัดความสามารถในการหล่อ

ถาม: ฉันจะลดความพรุนในกรณีที่สี การชุบ หรือการปิดผนึกมีความสำคัญได้อย่างไร

ตอบ: การหล่อแบบ: ระบุรูปแบบสุญญากาศ ช่องระบายอากาศ/การไหลล้นที่แข็งแกร่ง และการตัดสต็อกเฉพาะตำแหน่งบนหน้าซีล รักษาน้ำมันหล่อลื่นให้น้อยที่สุด/สม่ำเสมอ พิจารณาการทำให้ชุ่มเป็นทางเลือกสุดท้ายเท่านั้น การลงทุน/PM: การออกแบบเพื่อการเสริมความแข็งแกร่งในทิศทางด้วยไรเซอร์/ความเย็น; หลีกเลี่ยงจุดร้อนที่แยกจากกัน สำหรับเหล็ก HIP สามารถลดความพรุนได้อีก

ถาม: แนะนำให้ส่ง-ในกระทู้หรือไม่

ตอบ: โดยทั่วไปแล้ว ไม่เหมาะสำหรับเกลียวที่มีความแม่นยำหรือรับน้ำหนัก- ในการหล่อแบบตายตัว สามารถทำการหล่อแบบหยาบ-ในเกลียวได้ แต่มีความเสี่ยงใกล้กับใบหน้าที่สวยงาม โปรแกรมส่วนใหญ่แตะหรือม้วนกระทู้หลัง-ส่ง โดยทั่วไปการลงทุนและชิ้นส่วน PM จะใช้เกลียวหรือเม็ดมีดที่กลึงด้วยเครื่องจักร (เกลียว/เม็ดมีด) เพื่อความสามารถในการซ่อมบำรุง

บทสรุป

การเลือกกระบวนการไม่เกี่ยวกับคำศัพท์-แต่เป็นเรื่องเกี่ยวกับการจับคู่วัสดุ × ปริมาตร × ความคลาดเคลื่อน/ความสวยงาม × ความหนาแน่น/ความหนาแน่น × เวลาตะกั่ว-กับเส้นทางการผลิตที่สามารถจัดส่งได้วันแล้ววันเล่า

หากคุณต้องการผนังบาง ความสวยงามสูง และปริมาณ Al/Zn/Mg สูง ให้เลือก Die Casting (ระบุสุญญากาศและช่องระบายอากาศ/ล้นที่เหมาะสมสำหรับการซีลและทาสี)

หากลำดับความสำคัญคือส่วนที่เสียง หนาแน่น ในปริมาณปานกลางด้วย Al/Brass และผนังที่เหมาะสม Permanent Mold จะให้เส้นทางที่มั่นคงและประหยัด

หากการออกแบบของคุณต้องการสเตนเลส/เหล็กกล้า/ซูเปอร์อัลลอย หรือรูปทรงภายในที่ซับซ้อนในปริมาณต่ำ-ถึง-ปานกลาง Investment Casting นำเสนอโลหะวิทยาและอิสระของรูปร่างเพื่อให้ตรงตามข้อกำหนด

พร้อมที่จะย้ายจากทฤษฎีไปสู่ตัวเลขแล้วหรือยัง? ส่งการพิมพ์ 3D + 2D และปริมาณเป้าหมาย แล้วเราจะส่งคืนคำแนะนำกระบวนการพร้อมสแน็ปช็อต DFM และเทมเพลต RFQ รายการบรรทัด-ที่คุณสามารถออกให้กับซัพพลายเออร์ได้ ซึ่งจะทำให้คุณได้รับราคาที่เปรียบเทียบได้-และตัดสินใจได้อย่างมั่นใจ-รวดเร็วยิ่งขึ้น

เรียนรู้เพิ่มเติม

info-640-480
